అధిక వోల్టేజ్ గ్రౌండింగ్ స్విచ్

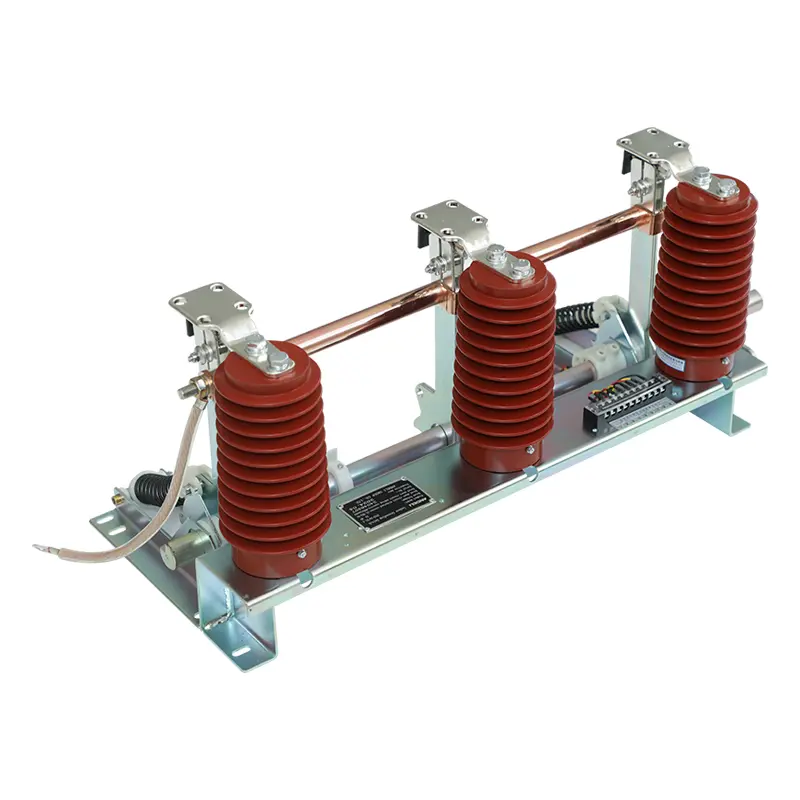

సంగవో మన్నికైన హై వోల్టేజ్ గ్రౌండింగ్ స్విచ్ ఇండోర్ 3-12 కెవి త్రీ-ఫేజ్ ఎసి 50 (60) హెర్ట్జ్ పవర్ సిస్టమ్‌కు అనుకూలంగా ఉంటుంది మరియు ఇది వివిధ హై-వోల్టేజ్ స్విచ్ క్యాబినెట్లతో కలిపి ఉపయోగించబడుతుంది. అధిక-వోల్టేజ్ ఎలక్ట్రికల్ ఎక్విప్మెంట్ మెయింటెనెన్స్ గ్రౌండింగ్ కోసం కూడా దీనిని ఉపయోగించవచ్చు. దీని ప్రధాన నిర్మాణం గ్రౌండింగ్ స్విచ్, ఇందులో బ్రాకెట్, గ్రౌండింగ్ కత్తి అసెంబ్లీ, స్టాటిక్ కాంటాక్ట్, సెన్సార్, తిరిగే షాఫ్ట్, తిరిగే చేయి, కుదింపు వసంత, వాహక స్లీవ్ మరియు సౌకర్యవంతమైన కనెక్షన్ ఉన్నాయి.

ఆపరేటింగ్ మెకానిజం గ్రౌండింగ్ స్విచ్‌ను మూసివేసినప్పుడు, యాక్షన్ టార్క్ ప్రధాన షాఫ్ట్ రెసిస్టెన్స్ టార్క్ను అధిగమించడానికి కారణమవుతుంది, క్రాంక్ చేయిని ముగింపు దిశలో తిప్పడానికి కారణమవుతుంది, తద్వారా గ్రౌండింగ్ కత్తిపై ఆపరేటింగ్ రాడ్ కుదింపు వసంతం యొక్క డెడ్ పాయింట్ గుండా వెళుతుంది, మరియు కుదింపు స్ప్రింగ్ శక్తిని విడుదల చేస్తుంది, తద్వారా గ్రౌండింగ్ స్విచ్ త్వరగా మూసివేసే స్థానంలో మూసివేయబడుతుంది. గ్రౌండింగ్ కత్తి అసెంబ్లీపై గ్రౌండింగ్ కత్తి డిస్క్ స్ప్రింగ్ ద్వారా స్టాటిక్ కాంటాక్ట్ యొక్క ఫ్లేంజ్ పార్ట్ (కత్తి అంచు) తో గట్టిగా మరియు విశ్వసనీయంగా సంబంధం కలిగి ఉంటుంది.

టార్క్ వర్తించినప్పుడు, ప్రధాన షాఫ్ట్ ప్రధాన టార్క్ మరియు స్ప్రింగ్ ఫోర్స్‌ను అధిగమిస్తుంది, ప్రారంభ దిశలో చేయి తిప్పడానికి చేయి నడపడానికి మరియు గ్రౌండింగ్ కత్తి కంప్రెషన్ స్ప్రింగ్ వెళుతుంది.

గ్రౌండింగ్ స్విచ్ యొక్క ఉద్దేశ్యం ఏమిటి?

భూగర్భ లేదా డెల్టా-కనెక్ట్ వ్యవస్థల కోసం గ్రౌండింగ్ వైర్లను అందించడానికి అధిక వోల్టేజ్ గ్రౌండింగ్ స్విచ్ ఉపయోగించబడుతుంది.

గ్రౌండింగ్ స్విచ్ దశ-నుండి-దశ లోడ్ల కనెక్షన్‌ను అనుమతిస్తుంది.

సబ్‌స్టేషన్‌లో గ్రౌండింగ్ స్విచ్ వ్యవస్థను తటస్థంగా ఉంచడానికి తక్కువ-ఇంపెడెన్స్ గ్రౌండింగ్‌ను ఏర్పరుస్తుంది.

స్విచ్ క్యాబినెట్‌లోని గ్రౌండింగ్ స్విచ్ భారీ గ్రౌండింగ్ లోపం సమయంలో తాత్కాలిక ఓవర్ వోల్టేజ్ యొక్క వ్యాప్తి పరిమితం అని నిర్ధారిస్తుంది.

రక్షణ అవసరాలను తీర్చడానికి ఇది గ్రౌండ్ ఎలక్ట్రికల్ పరికరాలకు ఉపయోగించబడుతుంది.

గ్రౌండింగ్ స్విచ్ యొక్క పనితీరు ఏమిటి?

అధిక వోల్టేజ్ గ్రౌండింగ్ స్విచ్ సర్క్యూట్ బ్రేకర్‌కు అనుసంధానించబడి ఉంది, మరియు సర్క్యూట్ బ్రేకర్‌ను క్లియర్ చేసి బయటకు తీసినప్పుడు, సర్క్యూట్ బ్రేకర్ ప్రక్కనే ఉన్న బస్‌బార్ స్వయంచాలకంగా గ్రౌండింగ్ స్విచ్ ద్వారా గ్రౌన్దేడ్ అవుతుంది. ఈ ప్రక్రియ సాంకేతిక నిపుణులు, నిర్వహణ సిబ్బందిని మరియు వినియోగదారులను ప్రమాదవశాత్తు వోల్టేజ్‌ల నుండి రక్షిస్తుంది.

ఇది స్టాటిక్ విద్యుత్ మరియు విద్యుదయస్కాంత ప్రేరణ ప్రవాహాలను నివారించడానికి ఉపయోగించబడుతుంది. ఒకే టవర్‌పై లేదా ప్రక్కనే ఉన్న సమాంతర కనెక్షన్‌లో రెండు లేదా అంతకంటే ఎక్కువ ఓవర్‌హెడ్ ట్రాన్స్మిషన్ లైన్లలో, ఒకటి లేదా అంతకంటే ఎక్కువ పంక్తులు డి-ఎనర్జైజ్ చేయబడినప్పుడు, డి-ఎనర్జైజ్డ్ పంక్తులు విద్యుదయస్కాంత ప్రేరణ మరియు వాటికి మరియు ప్రక్కనే ఉన్న ఎనర్జైజ్డ్ పంక్తుల మధ్య ఎలెక్ట్రోస్టాటిక్ ప్రేరణ కారణంగా ప్రేరేపిత వోల్టేజ్‌ను మరియు ప్రేరేపిత కరెంట్‌ను ఉత్పత్తి చేస్తాయి. అందువల్ల, గ్రౌండింగ్ స్విచ్‌లు అటువంటి పంక్తులకు అనుకూలంగా ఉంటాయి.

షార్ట్-సర్క్యూట్ కరెంట్‌ను మూసివేయడానికి హై వోల్టేజ్ గ్రౌండింగ్ స్విచ్ ఉపయోగించబడుతుంది. రేట్ చేసిన షార్ట్-సర్క్యూట్ క్లోజింగ్ కరెంట్‌తో గ్రౌండింగ్ స్విచ్ ఏదైనా అనువర్తిత వోల్టేజ్ (దాని రేటెడ్ వోల్టేజ్‌తో సహా) మరియు ఏదైనా ప్రస్తుత (దాని రేటెడ్ షార్ట్-సర్క్యూట్ క్లోజింగ్ కరెంట్‌తో సహా) వద్ద మూసివేయగలగాలి. గ్రౌండింగ్ స్విచ్ యొక్క రేట్ షార్ట్-సర్క్యూట్ క్లోజింగ్ కరెంట్ రేటెడ్ పీక్ తట్టుకోగల కరెంట్‌కు సమానం.

సబ్‌స్టేషన్‌లో హై వోల్టేజ్ గ్రౌండింగ్ స్విచ్ పెద్ద లేదా భారీ పవర్ ట్రాన్స్ఫార్మర్లలో ముఖ్యమైన పాత్ర పోషిస్తుంది ఎందుకంటే ఇది పవర్ గ్రిడ్‌కు స్థిరమైన వోల్టేజ్ రిఫరెన్స్ పాయింట్ కలిగి ఉండటానికి వీలు కల్పిస్తుంది. లేకపోతే, వోల్టేజ్ స్థలం నుండి ప్రదేశానికి మారవచ్చు. విద్యుత్తును ఉపయోగించి ట్రాన్స్ఫార్మర్లు మరియు సిబ్బంది భద్రతను నిర్ధారించుకోండి.
