ఎర్తింగ్ స్విచ్‌తో ఇండోర్ AC హై వోల్టేజ్ వాక్యూమ్ లోడ్ బ్రేకర్

Sangao ద్వారా ఎర్తింగ్ స్విచ్‌తో కూడిన ఇండోర్ AC హై వోల్టేజ్ వాక్యూమ్ లోడ్ బ్రేకర్ మూడు-దశల AC50Hz రింగ్ నెట్‌వర్క్ లేదా టెర్మినల్ పవర్ సప్లై  మరియు ఇండస్ట్రియల్ ఎలక్ట్రిక్ పరికరాలకు అనుకూలంగా ఉంటుంది, ఇది ప్రధానంగా లోడ్ నియంత్రణ మరియు షార్ట్-సర్క్యూట్ రక్షణ కోసం ఉపయోగించబడుతుంది. లోడ్ బ్రేక్ స్విచ్  లోడ్ కరెంట్, క్లోజ్డ్-లూప్ కరెంట్, నో-లోడ్ ట్రాన్స్‌ఫార్మర్ మరియు కేబుల్ ఛార్జింగ్ కరెంట్‌ను చేస్తుంది మరియు విచ్ఛిన్నం చేస్తుంది. ఈ కలయిక రేట్ చేయబడిన షార్ట్ సర్క్యూట్ కరెంట్ వరకు ఏదైనా కరెంట్‌ను విచ్ఛిన్నం చేయగలదు. మాన్యువల్ మరియు ఎలక్ట్రికల్ ఫంక్షన్‌తో నేరుగా-యాక్టింగ్ ఐసోలేటింగ్ దూరం మరియు ఆర్క్-పీడించే ఛాంబర్ అనుసంధానించబడి ఉంటాయి. దీని ప్రత్యేకమైన డ్రైవ్ మెకానిజం ఆర్క్-పీడించే చాంబర్‌ను మూసివేసే మరియు తయారు చేసే సమయంలో మాత్రమే అధిక వోల్టేజ్‌ను భరించేలా చేస్తుంది, ఇది చిన్న వాల్యూమ్ మరియు తక్కువ బరువును గ్రహించేలా చేస్తుంది.

వాక్యూమ్ లోడ్ బ్రేకర్ అంటే ఏమిటి?

ఎర్తింగ్ స్విచ్‌తో కూడిన ఈ ఇండోర్ AC హై వోల్టేజ్ వాక్యూమ్ లోడ్ బ్రేకర్ అనేది రింగ్ నెట్‌వర్క్, టెర్మినల్ పవర్ సప్లై మరియు ఇండస్ట్రియల్ ఎక్విప్‌మెంట్ అప్లికేషన్‌ల కోసం త్రీ-ఫేజ్ AC 50Hz ఇండోర్ స్విచింగ్ పరికరం. యూనిట్ ఆర్క్ ఎక్స్‌టింక్షన్ మరియు స్ప్రింగ్ ఆపరేటింగ్ మెకానిజం (మాన్యువల్ లేదా ఎలక్ట్రికల్) కోసం వాక్యూమ్ ఇంటరప్టర్‌ను ఉపయోగిస్తుంది. మెకానికల్ ఇంటర్‌లాక్ మరియు గ్రౌండింగ్ షట్టర్‌తో కూడిన ఐచ్ఛిక ఎర్తింగ్ స్విచ్ నిర్వహణ కోసం కనిపించే ఐసోలేషన్‌ను అందిస్తుంది. ఫ్యూజ్‌లను అమర్చినప్పుడు, స్ట్రైకర్-పిన్ యాక్చుయేషన్ ద్వారా అసెంబ్లీ షార్ట్-సర్క్యూట్ కరెంట్‌లకు అంతరాయం కలిగిస్తుంది. రేట్ చేయబడిన వోల్టేజ్ 12 kV, రేటెడ్ కరెంట్ 630 A, షార్ట్-టైమ్ కరెంట్ 20 kAని తట్టుకుంటుంది.

ఉత్పత్తి విధులు

ప్రస్తుత మార్పిడిని లోడ్ చేయండి

ఎర్తింగ్ స్విచ్‌తో ఇండోర్ AC హై వోల్టేజ్ వాక్యూమ్ లోడ్ బ్రేకర్ సాధారణ ఆపరేటింగ్ పరిస్థితులలో 630A వరకు లోడ్ కరెంట్‌లను చేస్తుంది మరియు విచ్ఛిన్నం చేస్తుంది, ఇది సాధారణ ఫీడర్ మరియు ట్రాన్స్‌ఫార్మర్ లోడ్‌లను కవర్ చేస్తుంది.

క్లోజ్డ్-లూప్ కరెంట్ మార్పిడి

రింగ్ నెట్‌వర్క్ కాన్ఫిగరేషన్‌లలో క్లోజ్డ్-లూప్ కరెంట్‌లను మారుస్తుంది, దిగువ కస్టమర్‌లకు సరఫరాకు అంతరాయం కలగకుండా ఫీడర్‌ల మధ్య లోడ్ బదిలీని అనుమతిస్తుంది.

నో-లోడ్ ట్రాన్స్‌ఫార్మర్ కరెంట్ మారడం

మా అవుట్‌డోర్ హై వోల్టేజ్ డిస్‌కనెక్ట్ చేసే వాక్యూమ్ బ్రేక్ లోడ్ స్విచ్ 1600kVA సామర్థ్యం వరకు ట్రాన్స్‌ఫార్మర్‌ల నో-లోడ్ కరెంట్‌లను తయారు చేస్తుంది మరియు విచ్ఛిన్నం చేస్తుంది, ఇది డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్‌ల యొక్క అయస్కాంతీకరణ ఇన్‌రష్ మరియు స్థిరమైన-స్టేట్ ఎక్సైటేషన్ కరెంట్ స్థాయిలకు అనుగుణంగా ఉంటుంది.

కేబుల్ ఛార్జింగ్ కరెంట్ మార్పిడి

భూగర్భ లేదా ఓవర్‌హెడ్ కేబుల్ విభాగాల కోసం కేబుల్ ఛార్జింగ్ కరెంట్‌లను తయారు చేస్తుంది మరియు విచ్ఛిన్నం చేస్తుంది, ఇది కేబుల్ ఫీడర్‌ల శక్తిని మరియు డీ-ఎనర్జైజేషన్‌ని అనుమతిస్తుంది.

షార్ట్-సర్క్యూట్ రక్షణ (ఫ్యూజులతో)

కరెంట్-పరిమితం చేసే ఫ్యూజ్‌లతో కాన్ఫిగర్ చేసినప్పుడు, ఫ్యూజ్ యొక్క స్ట్రైకర్-పిన్ మెకానిజం స్విచ్ ట్రిప్ బార్‌ను ప్రేరేపిస్తుంది, తప్పును గుర్తించిన తర్వాత మూడు దశలను తెరుస్తుంది. అప్‌స్ట్రీమ్ బ్రేకర్‌లు లేదా రిలేలు ప్రాథమిక ఫాల్ట్ క్లియరింగ్ పరికరాలైన సెకండరీ ప్రొటెక్షన్ లేయర్‌ను అందించడం ద్వారా రేట్ చేయబడిన షార్ట్-సర్క్యూట్ విలువ వరకు ఏదైనా కరెంట్‌కు అసెంబ్లీ అంతరాయం కలిగిస్తుంది.

నిర్వహణ ఐసోలేషన్

ఇంటిగ్రేటెడ్ ఎర్తింగ్ స్విచ్, మూసివేయబడినప్పుడు, లోడ్ వైపు కనిపించే భూమి కనెక్షన్‌ను అందిస్తుంది. గ్రౌండింగ్ షట్టర్ లైవ్ పార్ట్‌లకు యాక్సెస్‌ను భౌతికంగా బ్లాక్ చేస్తుంది, నిర్వహణ సిబ్బంది ఐసోలేషన్‌ను ధృవీకరించడానికి మరియు దిగువ పరికరాలపై సురక్షితంగా పని చేయడానికి అనుమతిస్తుంది.

లోడ్ బ్రేక్ స్విచ్ vs. వాక్యూమ్ సర్క్యూట్ బ్రేకర్

సాంకేతిక పారామితులు

స్ట్రక్చరల్ డిజైన్

డైరెక్ట్-యాక్టింగ్ ఐసోలేటింగ్ దూరం మరియు ఆర్క్-ఎక్స్టింగ్యూషింగ్ ఛాంబర్ లింకేజ్
ఐసోలేటింగ్ గ్యాప్ మరియు వాక్యూమ్ ఇంటరప్టర్ ఒకే కదలికలో పనిచేయడానికి యాంత్రికంగా అనుసంధానించబడి ఉంటాయి. ఇది కనిపించే విరామం ఎల్లప్పుడూ పూర్తిగా తెరిచిన అంతరాయంతో ఉండేలా చేస్తుంది.

డ్రైవ్ మెకానిజం

వాక్యూమ్ ఛాంబర్‌పై విద్యుత్ ఒత్తిడిని తగ్గించడం ద్వారా మూసివేసే మరియు తెరిచే తక్షణం మాత్రమే అంతరాయాన్ని శక్తివంతం చేస్తుంది. ఇది మరింత కాంపాక్ట్ ఇంటరప్టర్ పరిమాణాన్ని అనుమతిస్తుంది మరియు పరిచయ జీవితాన్ని పొడిగిస్తుంది.

గ్రౌండింగ్ షట్టర్

స్థిర మరియు కదిలే కాంటాక్ట్ ట్యూబ్‌ల మధ్య ఒక మెటల్ షట్టర్ ఉంచబడుతుంది మరియు ఎర్తింగ్ స్విచ్‌తో ఇంటర్‌లాక్ చేయబడింది. ఎర్తింగ్ స్విచ్ మూసివేయబడినప్పుడు, షట్టర్ ప్రత్యక్ష భాగాలను భౌతికంగా వేరుచేస్తుంది, నిర్వహణ కోసం కనిపించే మరియు ధృవీకరించదగిన ఎర్త్ కనెక్షన్‌ను అందిస్తుంది.

మెకానికల్ ఇంటర్‌లాక్

ప్రధాన కాంటాక్ట్‌లు తెరిచి ఉంటే తప్ప ఎర్తింగ్ స్విచ్‌ను మూసివేయడాన్ని నిరోధిస్తుంది మరియు ఎర్తింగ్ స్విచ్ మూసివేయబడినప్పుడు ప్రధాన పరిచయాలను తెరవడాన్ని నిరోధిస్తుంది.

అప్లికేషన్ ఫీల్డ్స్

ఎర్తింగ్ స్విచ్‌తో ఇండోర్ AC హై వోల్టేజ్ వాక్యూమ్ లోడ్ బ్రేకర్ గొప్ప అనుకూలతలను కలిగి ఉంది:

1. విభాగీకరణ మరియు లోడ్ స్విచింగ్ కోసం అర్బన్ రింగ్-మెయిన్ యూనిట్లు (RMUలు).

2. పారిశ్రామిక పంపిణీలో ట్రాన్స్‌ఫార్మర్ ఆదాయ ప్యానెల్‌లు మరియు ఫీడర్ క్యాబినెట్‌లు.

3. రేడియల్ నెట్వర్క్లలో టెర్మినల్ సరఫరా పాయింట్లు.

4. రూరల్ డిస్ట్రిబ్యూషన్ నెట్‌వర్క్‌లు - యూనిట్ లాంగ్ ఫీడర్‌లను విభజించడానికి, ఔటేజ్ జోన్‌లను తగ్గించడానికి మరియు కెపాసిటర్ బ్యాంక్ స్విచింగ్ ద్వారా వోల్టేజ్ నియంత్రణను అనుమతించడానికి ఉపయోగించవచ్చు.

5. లోహ-పరివేష్టిత స్విచ్‌గేర్‌లో ఇండోర్ ఇన్‌స్టాలేషన్‌లు; వాక్యూమ్ టెక్నాలజీ SF6 గ్యాస్ వినియోగం మరియు సంబంధిత పర్యావరణ సమస్యలను తొలగిస్తుంది.

కంపెనీ ప్రొఫైల్ మరియు తయారీ సామర్థ్యం

సౌకర్యం: లియుషి, జెజియాంగ్‌లోని 10‑mu (6,667 m²) సైట్, 10,000 m² ఉత్పత్తి అంతస్తు స్థలం.

శ్రామిక శక్తి: 20 మంది మధ్య నుండి సీనియర్ సాంకేతిక నిపుణులతో సహా 120 మంది ఉద్యోగులు. రిజిస్టర్డ్ క్యాపిటల్ RMB 81.68 మిలియన్లు, మొత్తం ఆస్తులు సుమారు RMB 200 మిలియన్లు.

ధృవపత్రాలు: ISO 9001:2008 (నాణ్యత), ISO 14001 (పర్యావరణ), ISO 45001 (వృత్తిపరమైన ఆరోగ్యం మరియు భద్రత).

ప్రక్రియ నియంత్రణ: మెటీరియల్ సేకరణ, తయారీ మరియు ట్రేస్‌బిలిటీ కోసం ERP వ్యవస్థ. రొటీన్ టెస్టింగ్‌లో ప్రతి యూనిట్‌లో డైలెక్ట్రిక్ తట్టుకోవడం, మెకానికల్ ఆపరేషన్ మరియు కాంటాక్ట్ రెసిస్టెన్స్ చెక్‌లు ఉంటాయి.

సాంకేతిక భాగస్వామ్యం: టైప్ టెస్టింగ్ మరియు స్టాండర్డ్ కంప్లైయన్స్ కోసం జియాన్ సెన్యువాన్, బీజింగ్ ఎలక్ట్రికల్ రీసెర్చ్ ఇన్‌స్టిట్యూట్ మరియు జియాన్ హై వోల్టేజ్ రీసెర్చ్ ఇన్‌స్టిట్యూట్‌తో కలిసి సహకారాలు.

తరచుగా అడిగే ప్రశ్నలు

Q1: ఈ ఇండోర్ AC హై వోల్టేజ్ వాక్యూమ్ లోడ్ బ్రేకర్‌తో ఎర్తింగ్ స్విచ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్‌ను భర్తీ చేయగలదా?
సంఖ్య. ఇది లోడ్ స్విచ్చింగ్ కోసం మాత్రమే రూపొందించబడింది. షార్ట్-సర్క్యూట్ రక్షణ కోసం, ఇది తప్పనిసరిగా ఫ్యూజ్‌లతో జత చేయబడాలి లేదా అప్‌స్ట్రీమ్ సర్క్యూట్ బ్రేకర్‌లపై ఆధారపడాలి.

Q2: వాక్యూమ్ ఇంటరప్టర్ కోసం ఏ నిర్వహణ అవసరం?
వాక్యూమ్ ఇంటరప్టర్ సీలు చేయబడింది మరియు నిర్వహణ రహితంగా ఉంది. సాధారణ తనిఖీలలో మెకానికల్ ఆపరేషన్, లూబ్రికేషన్ మరియు ఇంటర్‌లాక్ వెరిఫికేషన్ ఉంటాయి.

Q3: ఎర్తింగ్ స్విచ్ ప్రామాణికమా లేదా ఐచ్ఛికమా?
ఎర్తింగ్ స్విచ్ ఐచ్ఛికం (నియమించబడిన D). పేర్కొన్నప్పుడు, ఇది సురక్షితమైన నిర్వహణ కోసం ప్రధాన పరిచయాలతో యాంత్రికంగా ఇంటర్‌లాక్ చేయబడుతుంది.

Q4: సాధారణ ప్రధాన సమయం మరియు అనుకూలీకరణ అవకాశం ఏమిటి?
స్ప్రింగ్ మెకానిజం మరియు ఎర్తింగ్ స్విచ్‌తో కూడిన ప్రామాణిక యూనిట్‌లు 4-6 వారాలలోపు రవాణా చేయబడతాయి. అభ్యర్థనపై అనుకూలీకరణలు (సహాయక పరిచయాలు, మౌంటు, మెకానిజం మార్పులు) అందుబాటులో ఉంటాయి.

సాంకేతిక పారామితులు

దిగువ డిస్‌కనెక్ట్ స్విచ్ కాంబినేషన్‌తో మా హ్యాండ్‌కార్ట్ రకం వాక్యూమ్ లోడ్ బ్రేక్ స్విచ్ కోసం మీరు రెండు వెర్షన్ పారామితుల డేటాను తనిఖీ చేయవచ్చు:

Sangao ద్వారా ఎర్తింగ్ స్విచ్‌తో కూడిన ఇండోర్ AC హై వోల్టేజ్ వాక్యూమ్ లోడ్ బ్రేకర్ మూడు-దశల AC50Hz రింగ్ నెట్‌వర్క్ లేదా టెర్మినల్ పవర్ సప్లై  మరియు ఇండస్ట్రియల్ ఎలక్ట్రిక్ పరికరాలకు అనుకూలంగా ఉంటుంది, ఇది ప్రధానంగా లోడ్ నియంత్రణ మరియు షార్ట్ సర్క్యూట్ రక్షణ కోసం ఉపయోగించబడుతుంది. లోడ్ బ్రేక్ స్విచ్ లోడ్ కరెంట్, క్లోజ్డ్-లూప్ కరెంట్, నో-లోడ్ ట్రాన్స్‌ఫార్మర్ మరియు కేబుల్ ఛార్జింగ్ కరెంట్‌ను చేస్తుంది మరియు విచ్ఛిన్నం చేస్తుంది. ఈ కలయిక రేట్ చేయబడిన షార్ట్ సర్క్యూట్ కరెంట్ వరకు ఏదైనా కరెంట్‌ను విచ్ఛిన్నం చేయగలదు. మాన్యువల్ మరియు ఎలక్ట్రికల్ ఫంక్షన్‌తో నేరుగా-యాక్టింగ్ ఐసోలేటింగ్ దూరం మరియు ఆర్క్-పీడించే ఛాంబర్ అనుసంధానించబడి ఉంటాయి. దీని ప్రత్యేకమైన డ్రైవ్ మెకానిజం ఆర్క్-పీడించే చాంబర్‌ను మూసివేసే మరియు తయారు చేసే సమయంలో మాత్రమే అధిక వోల్టేజ్‌ను భరించేలా చేస్తుంది, ఇది చిన్న వాల్యూమ్ మరియు తక్కువ బరువును గ్రహించేలా చేస్తుంది.

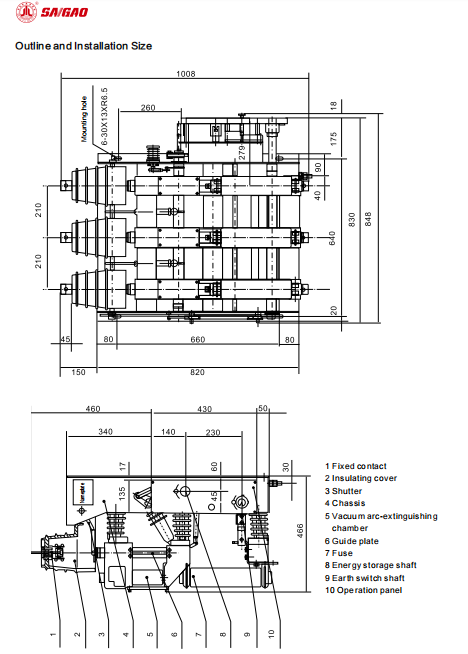

అవుట్‌లైన్ మరియు ఇన్‌స్టాలేషన్ సైజు&కాంపోనెంట్ బ్రేక్‌డౌన్

నం.	భాగం
1	స్థిర పరిచయం
2	ఇన్సులేటింగ్ కవర్
3	షట్టర్
4	చట్రం
5	వాక్యూమ్ ఆర్క్ ఆర్పివేసే గది
6	గైడ్ ప్లేట్
7	ఫ్యూజ్
8	శక్తి నిల్వ షాఫ్ట్
9	భూమి స్విచ్ షాఫ్ట్
10	ఆపరేషన్ ప్యానెల్
