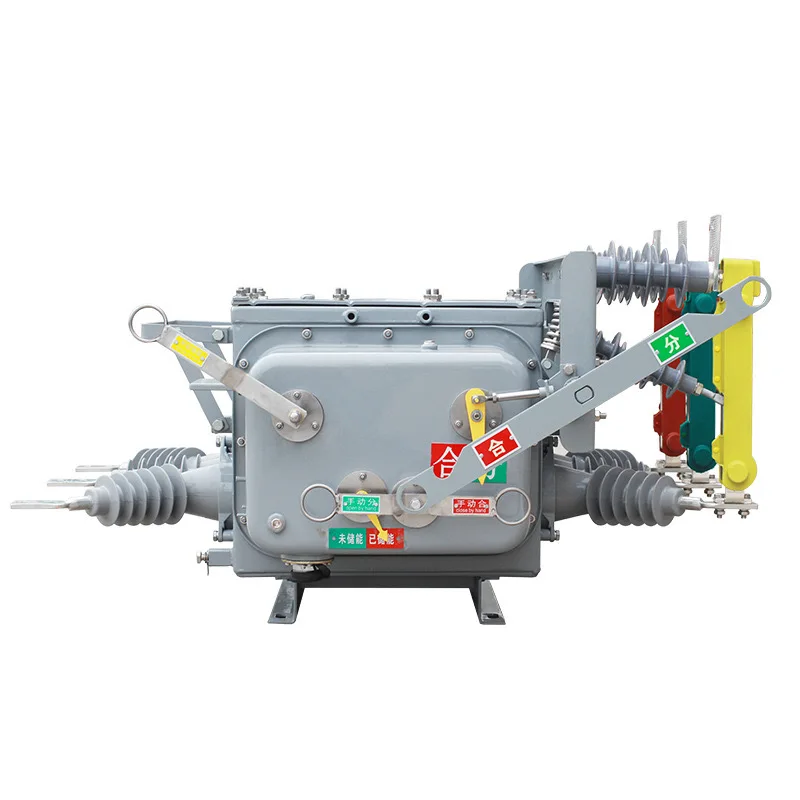

SanGao త్రీ-ఫేజ్ సర్క్యూట్ బ్రేకర్ మాడ్యూల్ – ఫీచర్‌లు, కంట్రోల్ మోడ్‌లు మరియు అప్లికేషన్ ఇన్‌సైట్‌లు

పారిశ్రామిక ఆటోమేషన్ మరియు వాణిజ్య విద్యుత్ పంపిణీ యొక్క వేగవంతమైన వృద్ధితో, మూడు-దశల సర్క్యూట్ బ్రేకర్లు సాధారణ రక్షణ పరికరాల నుండి నియంత్రణ, రక్షణ మరియు ఐసోలేషన్‌ను మిళితం చేసే తెలివైన యూనిట్‌లుగా అభివృద్ధి చెందాయి. SanGao త్రీ-ఫేజ్ బ్రేకర్ మాడ్యూల్, సిమ్యులింక్ అనుకరణ పరిసరాలతో అనుకూలంగా ఉంటుంది, రెండు సౌకర్యవంతమైన నియంత్రణ మోడ్‌లను అందిస్తుంది: బాహ్య సిగ్నల్ నియంత్రణ (ఓపెన్ కోసం 0 V, క్లోజ్ కోసం పాజిటివ్ వోల్టేజ్) మరియు అంతర్గత టైమర్ ఆధారిత నియంత్రణ (ప్రీసెట్ మారే సమయాలు). ఈ బహుముఖ ప్రజ్ఞ సిస్టమ్ ఇంటిగ్రేషన్ మరియు టెస్టింగ్‌ను చాలా సులభతరం చేస్తుంది. ఈ కథనంలో, మేము ఈ మాడ్యూల్ యొక్క సాంకేతిక వివరాలను పరిశీలిస్తాము మరియు ఎంపిక మరియు అప్లికేషన్‌పై ఆచరణాత్మక మార్గదర్శకాన్ని అందిస్తాము.

1. త్రీ-ఫేజ్ సర్క్యూట్ బ్రేకర్ మాడ్యూల్ అవలోకనం

SanGao త్రీ-ఫేజ్ సర్క్యూట్ బ్రేకర్ మాడ్యూల్ మూడు స్వతంత్ర సింగిల్-పోల్ బ్రేకర్‌లను కలిగి ఉంటుంది, ఇది ఒకే టోగుల్ హ్యాండిల్ ద్వారా ఏకకాలంలో పనిచేయడానికి యాంత్రికంగా ఇంటర్‌లాక్ చేయబడింది. అన్ని దశలను ఒకేసారి నియంత్రించడానికి ఇది మూడు-దశల లోడ్‌లతో సిరీస్‌లో కనెక్ట్ చేయబడుతుంది. ఆర్క్ ఆర్పివేయడం మెకానిజం ప్రామాణిక సర్క్యూట్ బ్రేకర్‌ల మాదిరిగానే ఉంటుంది మరియు స్విచింగ్ ఓవర్‌వోల్టేజ్‌లను అణిచివేసేందుకు మాడ్యూల్ అంతర్నిర్మిత Rs‑Cs స్నబ్బర్ సర్క్యూట్‌లను కలిగి ఉంటుంది - ప్రేరక లోడ్‌లు లేదా ప్రస్తుత మూలాలకు కనెక్ట్ చేసినప్పుడు ఇది అవసరం.

2. కోర్ విధులు మరియు ఆపరేటింగ్ మోడ్‌లు

SanGao త్రీ-ఫేజ్ బ్రేకర్ విభిన్న అప్లికేషన్ అవసరాలకు అనుగుణంగా రెండు నియంత్రణ మోడ్‌లను అందిస్తుంది. లోబాహ్య నియంత్రణ మోడ్, మాడ్యూల్ చిహ్నం నియంత్రణ ఇన్‌పుట్ పోర్ట్‌ను ప్రదర్శిస్తుంది, ఇది Simulink సిగ్నల్‌ల ద్వారా నిజ-సమయ మార్పిడిని అనుమతిస్తుంది. లోఅంతర్గత నియంత్రణ మోడ్, ఆటోమేటిక్ టైమింగ్ సీక్వెన్స్‌ల కోసం డైలాగ్ బాక్స్‌లో మారే సమయాలు ముందే సెట్ చేయబడ్డాయి. రెండు మోడ్‌లలో, ఒకే కంట్రోల్ సిగ్నల్ మూడు బ్రేకర్‌లను డ్రైవ్ చేస్తుంది, ఇది సింక్రోనస్ ఆపరేషన్‌ను నిర్ధారిస్తుంది.

2.1 స్నబ్బర్ సర్క్యూట్ పాత్ర

బ్రేకర్ ఇండక్టివ్ లోడ్‌లకు (ఉదా., మోటార్లు, ట్రాన్స్‌ఫార్మర్లు) లేదా కరెంట్ సోర్స్‌లకు కనెక్ట్ చేయబడినప్పుడు, సర్క్యూట్‌ను తెరవడం వలన ఇన్సులేషన్ లేదా బ్రేకర్‌కు నష్టం కలిగించే అధిక ప్రేరిత ఓవర్‌వోల్టేజీలు ఏర్పడతాయి. అంతర్నిర్మిత Rs‑Cs స్నబ్బర్ సర్క్యూట్ ఈ శక్తిని సమర్థవంతంగా గ్రహిస్తుంది, ఓవర్‌వోల్టేజ్ పీక్‌లను పరిమితం చేస్తుంది మరియు బ్రేకర్ మరియు డౌన్‌స్ట్రీమ్ పరికరాలు రెండింటినీ రక్షిస్తుంది. వినియోగదారులు లోడ్ రకాన్ని బట్టి ఈ సర్క్యూట్‌ని ఎనేబుల్ లేదా డిజేబుల్ చేయడానికి ఎంచుకోవచ్చు.

2.2 ట్రిప్ లక్షణాలు మరియు "ట్రిప్-ఫ్రీ" మెకానిజం

"ట్రిప్-ఫ్రీ" ఫీచర్ ఓవర్‌లోడ్ లేదా షార్ట్ సర్క్యూట్ సంభవించినప్పుడు, అంతర్గత మెకానిజం కాంటాక్ట్‌లను తెరుస్తుంది మరియు హ్యాండిల్ ట్రిప్ చేయబడిన స్థానానికి కదులుతుందని నిర్ధారిస్తుంది. హ్యాండిల్‌ను మూసి నెట్టడానికి ప్రయత్నించడం వలన లోపం క్లియర్ చేయబడి, హ్యాండిల్ రీసెట్ చేయబడే వరకు పరిచయాలు మళ్లీ మూసివేయబడవు. ఇది ఒక అంతర్గత భద్రతా అవరోధాన్ని అందిస్తుంది, లోపం కొనసాగుతూనే పునఃశక్తిని నిరోధిస్తుంది.

• బాహ్య సిగ్నల్ నియంత్రణ (0 V / పాజిటివ్ వోల్టేజ్)
• అంతర్గత టైమర్ నియంత్రణ
• Rs‑Cs స్నబ్బర్ సర్క్యూట్ (ఐచ్ఛికం)
• ట్రిప్-ఫ్రీ మెకానిజం
• సమయం-ఆలస్యం సిరీస్ ట్రిప్పింగ్ లక్షణం
• అధిక షార్ట్-సర్క్యూట్ బ్రేకింగ్ సామర్థ్యం

3. కీలక సాంకేతిక లక్షణాలు వివరించబడ్డాయి

సరైన త్రీ-ఫేజ్ బ్రేకర్‌ని ఎంచుకోవడానికి దాని సాంకేతిక పారామితులను పూర్తిగా అర్థం చేసుకోవడం అవసరం. దిగువ పట్టిక SanGao మాడ్యూల్ యొక్క ప్రధాన స్పెసిఫికేషన్‌లను మరియు ఎంపిక కోసం వాటి ఆచరణాత్మక చిక్కులను సంగ్రహిస్తుంది.

4. ఇండస్ట్రియల్ అప్లికేషన్స్ మరియు సెలక్షన్ గైడ్

త్రీ-ఫేజ్ సర్క్యూట్ బ్రేకర్లు మోటారు నియంత్రణ కేంద్రాలు, పంపిణీ ప్యానెల్‌లు, పారిశ్రామిక ఆటోమేషన్ పరికరాలు మరియు వాణిజ్య నిర్మాణ సామాగ్రిలో విస్తృతంగా ఉపయోగించబడుతున్నాయి. అప్లికేషన్ ఆధారంగా, అవి ప్రధాన స్విచ్‌లు, శాఖ రక్షణ పరికరాలు లేదా మోటారు ఆపరేటింగ్ స్విచ్‌లుగా ఉపయోగపడతాయి. క్రింద సాధారణ వినియోగ సందర్భాలు మరియు ఎంపిక పాయింటర్‌లు ఉన్నాయి.

4.1 ప్రధాన అప్లికేషన్ ప్రాంతాలు

• పారిశ్రామిక మోటార్ నియంత్రణ:ఇన్‌రష్ కరెంట్‌లో ట్రిప్పింగ్‌ను నివారించడానికి టైమ్-డిలే ట్రిప్ లక్షణం అవసరం, డైరెక్ట్-ఆన్‌లైన్ స్టార్టర్‌లుగా ఉపయోగించబడుతుంది.
• డిస్ట్రిబ్యూషన్ లైన్ ప్రొటెక్షన్:అప్‌స్ట్రీమ్/డౌన్‌స్ట్రీమ్ పరికరాలతో సరైన సమన్వయంతో ఓవర్‌లోడ్‌లు మరియు షార్ట్ సర్క్యూట్‌ల నుండి రక్షించడానికి ప్రధాన లేదా ఉప-పంపిణీ బోర్డులలో ఇన్‌స్టాల్ చేయబడింది.
• అత్యవసర జనరేటర్ సెట్లు:జనరేటర్ అవుట్‌పుట్ బ్రేకర్‌గా పనిచేస్తుంది, ఐసోలేషన్‌ను అందిస్తుంది మరియు సాధ్యమయ్యే తాత్కాలిక ఓవర్‌కరెంట్‌లను తట్టుకుంటుంది.
• HVAC సిస్టమ్స్:ఎయిర్ కండిషనింగ్ మరియు రిఫ్రిజిరేషన్ పరికరాలలో కంప్రెషర్‌లు, ఫ్యాన్లు మరియు ఇతర మోటార్‌లను రక్షిస్తుంది - సమయం-ఆలస్యం లక్షణాలు కూడా అవసరం.

4.2 ఎంపిక దశలు

1. లోడ్ రకాన్ని నిర్ణయించండి:రెసిస్టివ్ లేదా ఇండక్టివ్? ఇది ప్రారంభ చొరబాటును కలిగి ఉందా? ఇది అవసరమైన పర్యటన లక్షణాన్ని నిర్ణయిస్తుంది.
2. ఆపరేటింగ్ కరెంట్‌ను లెక్కించండి:లోడ్ పవర్ మరియు వోల్టేజ్ ఆధారంగా, గరిష్ట లైన్ కరెంట్‌ను గణించండి మరియు 20-30% భద్రతా మార్జిన్‌ను జోడించండి.
3. షార్ట్-సర్క్యూట్ కరెంట్‌ను అంచనా వేయండి:సరఫరా వ్యవస్థ నుండి భావి షార్ట్-సర్క్యూట్ కరెంట్‌ను పొందండి; బ్రేకర్ యొక్క బ్రేకింగ్ కెపాసిటీ ఎక్కువగా ఉండాలి.
4. నియంత్రణ మోడ్‌ని ఎంచుకోండి:రిమోట్/ఆటోమేటిక్ ఆపరేషన్ అవసరమైతే బాహ్య సిగ్నల్ నియంత్రణ; షెడ్యూల్ చేయబడిన స్విచ్చింగ్ మాత్రమే అవసరమైతే అంతర్గత టైమర్.
5. స్నబ్బర్ అవసరాన్ని పరిగణించండి:ప్రేరక లోడ్ల కోసం (మోటార్లు, ట్రాన్స్‌ఫార్మర్లు), ఎల్లప్పుడూ స్నబ్బర్ సర్క్యూట్‌ను ప్రారంభించండి.

5. భద్రతా రక్షణ లక్షణాలు

ఎలక్ట్రికల్ డిజైన్‌లో భద్రతకు అత్యంత ప్రాధాన్యత ఉంటుంది. SanGao త్రీ-ఫేజ్ బ్రేకర్ సర్క్యూట్ మరియు పరికరాలను మాత్రమే కాకుండా సిబ్బందిని కూడా రక్షించే బహుళ రక్షణ విధానాలను కలిగి ఉంటుంది.

• ఓవర్‌లోడ్ రక్షణ:థర్మల్-మాగ్నెటిక్ ట్రిప్ యూనిట్ నిరంతర వ్యవధిలో కరెంట్ రేట్ చేయబడిన విలువను మించి ఉన్నప్పుడు సర్క్యూట్‌ను తెరుస్తుంది, ఇది కేబుల్ వేడెక్కడాన్ని నివారిస్తుంది.
• షార్ట్-సర్క్యూట్ రక్షణ:మాగ్నెటిక్ ట్రిప్ షార్ట్ సర్క్యూట్ సంభవించినప్పుడు తక్షణమే పనిచేస్తుంది, నష్టాన్ని తగ్గించడానికి మిల్లీసెకన్లలో ఫాల్ట్ కరెంట్‌ను కత్తిరించడం.
• ఐసోలేషన్ ఫంక్షన్:"ఆఫ్" స్థానంలో ఉన్న హ్యాండిల్‌తో, తగినంత కాంటాక్ట్ గ్యాప్ మరియు ఇన్సులేషన్ దూరం ఐసోలేషన్ అవసరాలకు అనుగుణంగా కనిపించే విరామాన్ని అందిస్తాయి.
• ట్రిప్-ఉచిత యాంటీ-రిక్లోజర్:లోపం కొనసాగినప్పుడు మళ్లీ మూసివేయడాన్ని నిరోధిస్తుంది, మానవ తప్పిదాల ప్రమాదాన్ని తొలగిస్తుంది.
