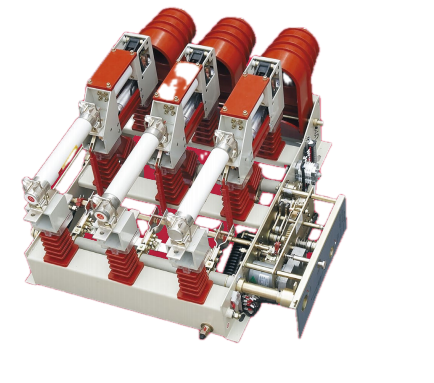

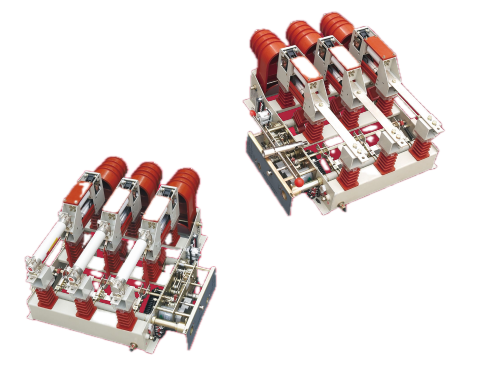

వాక్యూమ్ లోడ్ బ్రేక్ స్విచ్ మరియు ఫ్యూజ్ కాంబినేషన్ ఉపకరణం

వాక్యూమ్ లోడ్ బ్రేక్ స్విచ్ మరియు ఫ్యూజ్ కాంబినేషన్ ఉపకరణం ఫ్యూజ్-ట్రిప్ కోఆర్డినేషన్ సిస్టమ్‌తో వాక్యూమ్ ఇంటరప్టర్‌ను ఏకీకృతం చేస్తాయి. సాధారణ లోడ్ పరిస్థితుల్లో, స్విచ్ స్వతంత్రంగా పనిచేస్తుంది. ఒక ఫాల్ట్ కరెంట్ ఫ్యూజ్ రేటింగ్‌ను మించిపోయినప్పుడు, ఫ్యూజ్ స్ట్రైకర్ పిన్ యాంత్రికంగా స్విచ్ ట్రిప్ మెకానిజంను ప్రేరేపిస్తుంది, ప్రధాన పరిచయాలను తెరవడం మరియు సర్క్యూట్‌ను క్లియర్ చేస్తుంది. నేరుగా పనిచేసే ఐసోలేటింగ్ దూరం మరియు ఇంటర్‌ప్టర్ ఓపెన్ దూరం ఒకే స్ట్రోక్‌లో సాధించబడతాయి. గ్రౌండింగ్ షట్టర్, ఎర్తింగ్ స్విచ్‌తో ఇంటర్‌లాక్ చేయబడింది, నిర్వహణ కోసం కనిపించే ఎర్త్ కనెక్షన్‌ను అందిస్తుంది. 12 kV మరియు 630 A వద్ద 20 kA షార్ట్-టైమ్ తట్టుకునే కరెంట్‌తో తయారు చేయబడింది, ఈ ఉపకరణం పట్టణ మరియు గ్రామీణ పంపిణీ నెట్‌వర్క్‌లలో నమ్మదగిన సేవ కోసం నిర్మించబడింది.

పని సూత్రం

వాక్యూమ్ ఇంటరప్టర్ లోపల, పరిచయాలు అధిక-వాక్యూమ్ వాతావరణంలో (సాధారణంగా 10⁻⁴ Pa కంటే తక్కువ) సీలు చేయబడతాయి. లోడ్ కింద పరిచయాలు విడిపోయినప్పుడు, ఆవిరి కాంటాక్ట్ మెటీరియల్ నుండి మెటల్ ఆవిరి ఆర్క్ ఏర్పడుతుంది. అయినప్పటికీ, వాక్యూమ్‌లో అయనీకరణం కోసం వాస్తవంగా గ్యాస్ అణువులు లేనందున, ఆర్క్ తనంతట తానుగా నిలదొక్కుకోదు మరియు AC కరెంట్ యొక్క మొదటి సహజ జీరో-క్రాసింగ్‌లో ఆరిపోతుంది. లోహ ఆవిరి సంపర్క ఉపరితలాలపై వేగంగా ఘనీభవిస్తుంది మరియు మిల్లీసెకన్లలో విద్యుద్వాహక బలాన్ని పునరుద్ధరిస్తుంది. ఈ ఆర్క్-క్వెన్చింగ్ పద్ధతికి బాహ్య మాధ్యమం (చమురు లేదా SF₆) అవసరం లేదు మరియు కనిష్ట సంపర్క కోతకు దారితీస్తుంది.

ఉత్పత్తి ప్రయోజనాలు

కంబైన్డ్ స్విచింగ్ మరియు రక్షణ

మా వాక్యూమ్ లోడ్ బ్రేక్ స్విచ్ మరియు ఫ్యూజ్ కాంబినేషన్ ఉపకరణం సాధారణ లోడ్ స్విచింగ్‌ను నిర్వహిస్తుంది మరియు ఫ్యూజ్‌లతో షార్ట్-సర్క్యూట్ అంతరాయాన్ని అందిస్తుంది. ఇది ప్రతి ఫీడర్‌పై ప్రత్యేక సర్క్యూట్ బ్రేకర్ అవసరాన్ని తొలగిస్తుంది, మూలధన వ్యయాన్ని తగ్గిస్తుంది.

కాంపాక్ట్ పాదముద్ర

డ్రైవ్ మెకానిజం స్విచింగ్ ఇన్‌స్టంట్ వెలుపల ఇంటర్‌ప్టర్‌పై వోల్టేజ్ ఒత్తిడిని తగ్గిస్తుంది, ఇది చిన్న అంతరాయాన్ని మరియు మొత్తం ఉపకరణ పరిమాణాన్ని అనుమతిస్తుంది. ఇది రింగ్ మెయిన్ యూనిట్లు మరియు కాంపాక్ట్ సబ్‌స్టేషన్లలో అధిక సాంద్రత కలిగిన లేఅవుట్‌లను అనుమతిస్తుంది.

సింగిల్-స్ట్రోక్ ఆపరేషన్

ఐసోలేటింగ్ దూరం మరియు ఇంటర్‌ప్టర్ ఓపెన్ దూరం ఒకే కదలికలో సాధించబడతాయి, స్విచింగ్ సీక్వెన్స్‌ను సులభతరం చేస్తుంది మరియు ఆపరేటర్ ఎర్రర్‌కు సంభావ్యతను తగ్గిస్తుంది.

భద్రత కోసం కనిపించే ఎర్తింగ్

గ్రౌండింగ్ షట్టర్, ఎర్తింగ్ స్విచ్‌తో ఇంటర్‌లాక్ చేయబడింది, ఐసోలేషన్ యొక్క భౌతిక మరియు దృశ్యమాన సూచనను అందిస్తుంది, అదనపు ఎర్తింగ్ పరికరాలు లేకుండా సురక్షితమైన నిర్వహణ యాక్సెస్‌ను అనుమతిస్తుంది.

SF₆-ఉచిత సాంకేతికత

వాక్యూమ్ అంతరాయం గ్రీన్‌హౌస్ వాయువు సమస్యలను తొలగిస్తుంది మరియు SF₆ పరికరాలతో అనుబంధించబడిన హ్యాండ్లింగ్, లీక్ టెస్టింగ్ మరియు రీఫిల్లింగ్ విధానాలను నివారిస్తుంది.

తప్పు నిర్ధారణ

తరచుగా ఫ్యూజ్ ఆపరేషన్ అంతర్లీన సిస్టమ్ సమస్యలను సూచిస్తుంది. కింది ప్రాథమిక కారణాలు మరియు దిద్దుబాటు చర్యలు:

సిస్టమ్ షార్ట్ సర్క్యూట్: షార్ట్-సర్క్యూట్ సంభవించినప్పుడు, ఫాల్ట్ కరెంట్ ఫ్యూజ్ మూలకాన్ని వేగంగా కరిగిస్తుంది. ఫ్యూజ్‌ను సరైన రేటింగ్‌తో భర్తీ చేయడానికి ముందు తప్పును గుర్తించి, క్లియర్ చేయాలి (ఉదా., కేబుల్‌ను రిపేర్ చేయడం లేదా తప్పుగా ఉన్న పరికరాలను భర్తీ చేయడం).

నిరంతర ఓవర్‌లోడ్: రేట్ చేయబడిన కరెంట్ పైన నిరంతర ఆపరేషన్ అధిక వేడిని ఉత్పత్తి చేస్తుంది, దీని వలన ఫ్యూజ్ కరిగిపోతుంది. ఉపకరణం రేటింగ్‌లో లోడ్ తప్పనిసరిగా తగ్గించబడాలి లేదా సిస్టమ్ రక్షణ అధ్యయనాలతో సమన్వయంతో ఫ్యూజ్ రేటింగ్‌ను తప్పనిసరిగా అప్‌గ్రేడ్ చేయాలి.

ఫ్యూజ్ ఎంపిక తప్పు: అప్లికేషన్ కోసం ఫ్యూజ్ మూలకం రేటింగ్ చాలా తక్కువగా ఉంటే, విసుగు ఆపరేషన్ జరుగుతుంది. ట్రాన్స్‌ఫార్మర్ లేదా ఫీడర్ కెపాసిటీకి వ్యతిరేకంగా ఫ్యూజ్ రేటింగ్‌ను ధృవీకరించండి మరియు తయారీదారు సమన్వయ చార్ట్‌ల ప్రకారం సరైన పరిమాణ మూలకంతో భర్తీ చేయండి.

సాంకేతిక పారామితులు

అప్లికేషన్ పరిసరాలు

అర్బన్ రింగ్ నెట్‌వర్క్‌లు

వాక్యూమ్ లోడ్ బ్రేక్ స్విచ్ మరియు ఫ్యూజ్ కాంబినేషన్ ఉపకరణం రింగ్ మెయిన్ యూనిట్‌లలో (RMUలు) విభాగీకరణ స్విచ్‌గా పనిచేస్తాయి. డ్రైవ్ మెకానిజం డిజైన్ ద్వారా సాధించబడిన కాంపాక్ట్ కొలతలు, స్పేస్-నియంత్రిత పట్టణ సబ్‌స్టేషన్లలో అధిక-సాంద్రత స్విచ్ గేర్ కాన్ఫిగరేషన్‌లను అనుమతిస్తాయి. ఇంటిగ్రేటెడ్ ఎర్తింగ్ స్విచ్ నిర్వహణ విధానాలను సులభతరం చేస్తుంది, షెడ్యూల్ చేసిన పని సమయంలో అంతరాయం సమయాన్ని తగ్గిస్తుంది.

పారిశ్రామిక సౌకర్యాలు

బహుళ లోడ్ కేంద్రాలు కలిగిన పారిశ్రామిక ప్లాంట్ల కోసం, వాక్యూమ్ లోడ్ బ్రేక్ స్విచ్ మరియు ఫ్యూజ్ కాంబినేషన్ యూనిట్ ట్రాన్స్‌ఫార్మర్ ఇన్‌కమ్‌మర్స్ మరియు ఫీడర్ పాయింట్ల వద్ద లోడ్ స్విచింగ్‌ను అందిస్తుంది. స్విచ్-ఫ్యూజ్ కలయిక ఎంపిక పూర్తి వాక్యూమ్ సర్క్యూట్ బ్రేకర్ ఖర్చు లేకుండా షార్ట్-సర్క్యూట్ రక్షణను అందిస్తుంది, అప్‌స్ట్రీమ్‌లో ఫాల్ట్ ప్రొటెక్షన్ అందించబడిన నాన్-క్రిటికల్ ఫీడర్‌లకు అనుకూలంగా ఉంటుంది.

గ్రామీణ పంపిణీ నెట్‌వర్క్‌లు

గ్రామీణ పంపిణీ నిర్దిష్ట సవాళ్లను అందిస్తుంది: పొడవైన ఫీడర్ పొడవులు, వేరియబుల్ లోడింగ్ మరియు వోల్టేజ్ హెచ్చుతగ్గులు. పొడవైన 10kV ఫీడర్ల ముగింపులో, పీక్ లోడ్ వ్యవధిలో వోల్టేజ్ తగ్గుదల గణనీయంగా ఉంటుంది, ఫలితంగా కస్టమర్ ప్రాంగణంలో తక్కువ వోల్టేజ్ వస్తుంది. ఉపకరణం దీనిని రెండు విధాలుగా పరిష్కరిస్తుంది. ముందుగా, లాంగ్ ఫీడర్‌ల వెంట వ్యూహాత్మక పాయింట్ల వద్ద ఇన్‌స్టాలేషన్ చేయడం వలన నెట్‌వర్క్ ఆపరేటర్లు లైన్‌ను విభాగీకరించడానికి, లోపాలను వేరు చేయడానికి మరియు ఔటేజ్ జోన్‌లను తగ్గించడానికి అనుమతిస్తుంది. రెండవది, ఉపకరణం ట్రాన్స్‌ఫార్మర్ ట్యాప్‌లు మరియు కెపాసిటర్ బ్యాంక్‌లను మార్చగలదు, వోల్టేజ్ ప్రొఫైల్‌లను మరింత సమర్థవంతంగా నిర్వహించడానికి ఆపరేటర్‌లను అనుమతిస్తుంది. గ్రామీణ సందర్భాలలో, ఉపకరణం తక్కువ నిర్వహణ అవసరం ముఖ్యంగా విలువైనది - నిర్వహణ సిబ్బంది సైట్‌ను చేరుకోవడానికి గణనీయమైన దూరం ప్రయాణించవచ్చు, కాబట్టి సందర్శనల మధ్య పరికరాల విశ్వసనీయత నేరుగా నిర్వహణ ఖర్చులను తగ్గిస్తుంది.

తరచుగా అడిగే ప్రశ్నలు

Q1: వాక్యూమ్ ఇంటర్‌ప్టర్ ఆర్క్‌ను ఎలా చల్లారుస్తుంది?

వాక్యూమ్ ఇంటర్‌ప్టర్‌లోని పరిచయాలు లోడ్ కింద విడిపోయినప్పుడు, కాంటాక్ట్ ఉపరితలాల మధ్య మెటల్ ఆవిరి ఆర్క్ ఏర్పడుతుంది. అయనీకరణం కోసం అందుబాటులో ఉన్న కొన్ని గ్యాస్ అణువులతో ఇంటర్‌రప్టర్ అధిక వాక్యూమ్‌ను నిర్వహిస్తుంది కాబట్టి, ఆర్క్ తనను తాను నిలబెట్టుకోలేకపోతుంది మరియు కరెంట్ యొక్క మొదటి సహజ జీరో-క్రాసింగ్ వద్ద ఆరిపోతుంది. ఈ ఆర్క్ ఎక్స్‌టింక్షన్ పద్ధతి సమర్థవంతమైనది, వేగవంతమైనది మరియు బాహ్య ఆర్క్-క్వెన్చింగ్ మీడియా అవసరం లేదు.

Q2: తరచుగా ఫ్యూజ్ ఆపరేషన్‌కు కారణం ఏమిటి మరియు దానిని ఎలా పరిష్కరించాలి?

తరచుగా ఫ్యూజ్ ఆపరేషన్ సాధారణంగా సిస్టమ్ లోపాలను సూచిస్తుంది. ప్రాథమిక కారణాలు: సిస్టమ్ షార్ట్-సర్క్యూట్ (ఫాల్ట్ కరెంట్ ఫ్యూజ్ ఎలిమెంట్‌ను కరిగిస్తుంది; ఫ్యూజ్‌ని సరైన రేటింగ్‌తో భర్తీ చేయడానికి ముందు తప్పును గుర్తించి క్లియర్ చేయాలి), నిరంతర ఓవర్‌లోడ్ (ఎక్కువ వ్యవధిలో రేట్ చేయబడిన కరెంట్ కంటే ఎక్కువ ఆపరేషన్; లోడ్ తగ్గించబడాలి), లేదా తప్పు ఫ్యూజ్ ఎంపిక (ఫ్యూజ్ ఎలిమెంట్ రేటింగ్ చాలా తక్కువగా ఉండాలి)

Q3: వాక్యూమ్ లోడ్ బ్రేక్ స్విచ్ మరియు ఫ్యూజ్ కాంబినేషన్ ఉపకరణం సాధారణంగా ఎక్కడ వర్తించబడతాయి?

ఉపకరణం మూడు-దశల AC మీడియం-వోల్టేజ్ సిస్టమ్‌లకు అనుకూలంగా ఉంటుంది. సాధారణ అనువర్తనాల్లో రింగ్ మెయిన్ యూనిట్లు (RMUలు), కాంపాక్ట్ సబ్‌స్టేషన్‌లు, డిస్ట్రిబ్యూషన్ లైన్ సెక్షనలైజింగ్ స్విచ్‌లు మరియు ఫ్యూజ్‌లతో కలిపి ఉన్నప్పుడు ట్రాన్స్‌ఫార్మర్ రక్షణ ఉన్నాయి.

Q4: ఈ ఉపకరణం వాక్యూమ్ సర్క్యూట్ బ్రేకర్‌ను భర్తీ చేయగలదా?

నం. ఉపకరణం లోడ్ స్విచింగ్ కోసం రూపొందించబడింది మరియు ఫ్యూజులతో అమర్చబడినప్పుడు, షార్ట్-సర్క్యూట్ రక్షణను అందిస్తుంది. వాక్యూమ్ సర్క్యూట్ బ్రేకర్ సాధారణ లోడ్ కరెంట్‌లు మరియు షార్ట్-సర్క్యూట్ ఫాల్ట్ కరెంట్‌లను నేరుగా అంతరాయం కలిగించేలా రూపొందించబడింది. అప్‌స్ట్రీమ్ ఫాల్ట్ ప్రొటెక్షన్ ఇప్పటికే అందించబడిన అప్లికేషన్‌ల కోసం, ఈ ఉపకరణం పూర్తి వాక్యూమ్ సర్క్యూట్ బ్రేకర్ కంటే ఎక్కువ ఖర్చుతో కూడుకున్న పరిష్కారాన్ని అందిస్తుంది.

SanGaoని ఎందుకు ఎంచుకోవాలి?

1. తయారీ సామర్థ్యం

SanGao లియుషి, జెజియాంగ్‌లో 10‑mu (6,667 m²) సైట్‌ను నిర్వహిస్తోంది, 10,000 m² ఉత్పత్తి అంతస్తు స్థలం, హౌసింగ్ డెడికేటెడ్ అసెంబ్లీ మరియు మీడియం-వోల్టేజ్ స్విచ్‌గేర్ కోసం టెస్టింగ్ లైన్‌లు ఉన్నాయి.

2. సాంకేతిక బృందం

కంపెనీ 120 మంది సిబ్బందిని కలిగి ఉంది, ఇందులో 20 మంది మధ్యస్థాయి నుండి సీనియర్ స్థాయి ఇంజనీర్లు మెకానికల్ డిజైన్, అధిక-వోల్టేజ్ ఇన్సులేషన్ మరియు నాణ్యత హామీని కలిగి ఉన్నారు. నమోదిత మూలధనం RMB 81.68 మిలియన్లు, మొత్తం ఆస్తులు సుమారు RMB 200 మిలియన్లు.

3. సర్టిఫైడ్ నాణ్యత వ్యవస్థలు

ISO 9001:2008, ISO 14001 మరియు ISO 45001 ధృవపత్రాల క్రింద ఉత్పత్తి నిర్వహించబడుతుంది. వీటికి డాక్యుమెంట్ చేయబడిన సరఫరాదారు నియంత్రణ, ఇన్‌కమింగ్ ఇన్‌స్పెక్షన్, ఇన్-ప్రాసెస్ తనిఖీలు మరియు తుది అంగీకార పరీక్ష అవసరం.

4. ప్రాసెస్ ట్రేస్బిలిటీ

n ERP సిస్టమ్ మెటీరియల్స్, తయారీ కార్యకలాపాలు మరియు పరీక్ష రికార్డులను ట్రాక్ చేస్తుంది. ప్రతి యూనిట్ పూర్తి ట్రేస్బిలిటీ కోసం ఆర్కైవ్ చేయబడిన పరీక్ష డేటాతో సీరియల్ చేయబడింది.

5. సాధారణ పరీక్ష

ప్రతి ఉపకరణం విద్యుద్వాహక తట్టుకునే పరీక్షలు (ప్రధాన సర్క్యూట్ మరియు భూమి), మాన్యువల్ మరియు విద్యుత్ నియంత్రణలో మెకానికల్ ఆపరేషన్ పరీక్షలు మరియు కాంటాక్ట్ రెసిస్టెన్స్ కొలతలకు లోనవుతుంది. నమూనా యూనిట్లు 20 kA / 4 s ధ్రువీకరణ కోసం స్వల్ప-సమయ ప్రస్తుత పరీక్షలకు లోబడి ఉంటాయి.

6. సాంకేతిక భాగస్వామ్యం

SanGao టైప్ టెస్టింగ్ మరియు GB మరియు IEC ప్రమాణాలకు అనుగుణంగా జియాన్ సెన్యువాన్, బీజింగ్ ఎలక్ట్రికల్ రీసెర్చ్ ఇన్‌స్టిట్యూట్ మరియు జియాన్ హై వోల్టేజ్ రీసెర్చ్ ఇన్‌స్టిట్యూట్‌లతో సహకరిస్తుంది.

భాగం విచ్ఛిన్నం

నం.	భాగం
1	స్థిర పరిచయం
2	ఇన్సులేటింగ్ కవర్
3	షట్టర్
4	చట్రం
5	వాక్యూమ్ ఆర్క్ ఆర్పివేసే గది
6	గైడ్ ప్లేట్
7	ఫ్యూజ్
8	శక్తి నిల్వ షాఫ్ట్
9	భూమి స్విచ్ షాఫ్ట్
10	ఆపరేషన్ ప్యానెల్
